Resumen: La tecnología empleada para tener repuestos necesarios para dar mantenimiento a un barco es sin duda una gran ayuda para los técnicos que se encargaran de fabricar dichas tuberías y acortar tiempos de diseño y manufactura, por eso la herramienta usada que es Artec Leo y Artec Ray en este proyecto les hizo disminuir tiempo y poner en operación los conductos de las tuberías.

Objetivo: Escanear los componentes de las tuberías con alto grado de complejidad en segundos o bien minutos de ser necesario para obtener un modelo 3D a escala de la tubería dañada con el fin de facilitar la extracción, refabricación y reemplazo de la tubería.

El verdadero desafío al que se enfrentaba Asian Sealand Offshore and Marine (ASOM), a quien se le había encomendado esta responsabilidad a bordo del buque, era cómo ejecutar la operación en un espacio tan reducido y saturado.

 Para comenzar esta compleja tarea, ASOM y el socio certificado Gold de Artec 3D, Shonan Design, combinaron su experiencia en ingeniería y tecnología para resolver el problema.

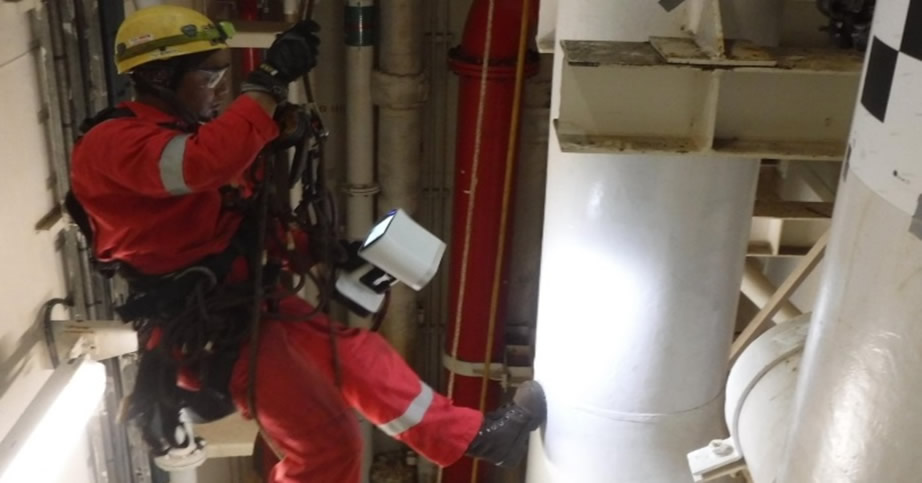

Una combinación de Artec Leo y Ray capturó la tubería y sus alrededores. Foto cortesía de ASOM.

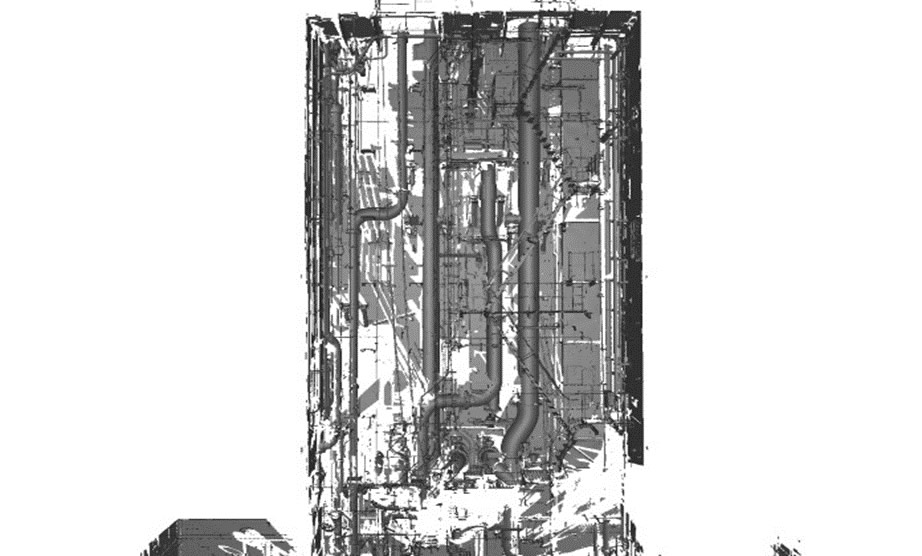

Configurando Artec Ray antes de escanear la sala.
Foto cortesía de ASOM.

“El primer paso fue usar Artec Ray, un escáner LIDAR de largo alcance, para capturar la geometría de la habitación y una habitación adyacente para determinar el espacio y la secuencia de la retirada y la maniobra de reemplazo", afirma el Ingeniero Jefe de Aplicaciones de Shonan Design, Lee Siow Hoe.

Escanear desde una distancia de hasta 110 metros, Artec Ray es el escáner 3D más rápido y preciso. Con una precisión submilimétrica a distancia, lo que lo hace perfecto para objetos grandes y largos. La tecnología láser de Ray funciona a la perfección con hélices de barcos, aviones y edificios. Con la mejor precisión angular de su categoría, los datos que Ray captura son más limpios que los de otros escáneres, y sus niveles de ruido se mantienen al mínimo, esto también hace que el procesamiento sea más rápido y fácil.

“No se utilizaron marcadores de cuadros o esferas para los escaneos de Ray. Un registro con un solo clic en Artec Studio 14 fue suficiente para auto-alinear todos los escaneos, basándose en las geometrías de las superficies. Esto simplificó mucho el trabajo".

El espacio reducido supuso un desafío en la creación de un mapa 3D completo, pero el trabajo apenas estaba comenzando. Se necesitaba un escaneo 3D de alta calidad de Artec Leo. El escaneo Leo también podría “acercar” y capturar los detalles necesarios para fabricar la tubería de reemplazo y escanear cualquier área obstruida.

Debido a que la tubería es vertical y dada la distribución de la habitación, no había muchos lugares para pararse con escáneres de mano. En cambio, dos valientes miembros del equipo calificados en técnicas de acceso por cuerda fueron entrenados en escaneo y seguridad.

Escaneo de Artec Ray del interior de la habitación
y de la tubería

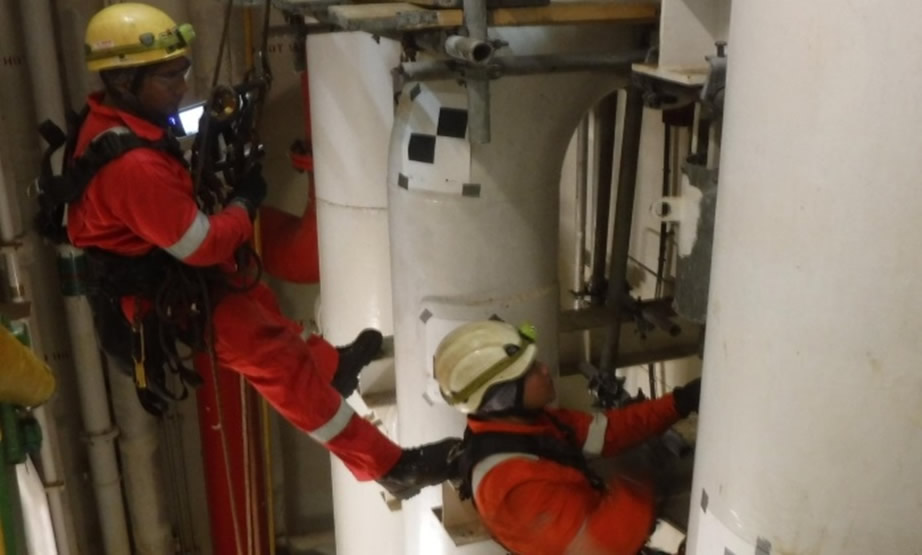

Trabajando en un espacio tan reducido, los hombres bajaron en
rápel por las tuberías armados con Artec Leo.

“Los escáneres Leo son rápidos y con la alineación automática, fue fácil reanudar el escaneo desde donde lo dejamos", dijo un miembro del equipo de escaneo de ASOM.

Esta es una tarea perfecta para Artec Leo: Con el procesamiento automático incorporado, los técnicos eran capaces de ver los escaneos en tiempo real, sin necesidad de un ordenador. El panel de la pantalla táctil de Leo también permite al usuario hacer un zoom y ver si todo ha sido escaneado correctamente – y en caso de errores, revisar cualquier área que se haya pasado por alto.

Con escaneos de alta precisión de toda la sala gracias a Artec Ray y un escaneo detallado de la tubería a través de Artec Leo, el equipo tenía todo lo que necesitaban.

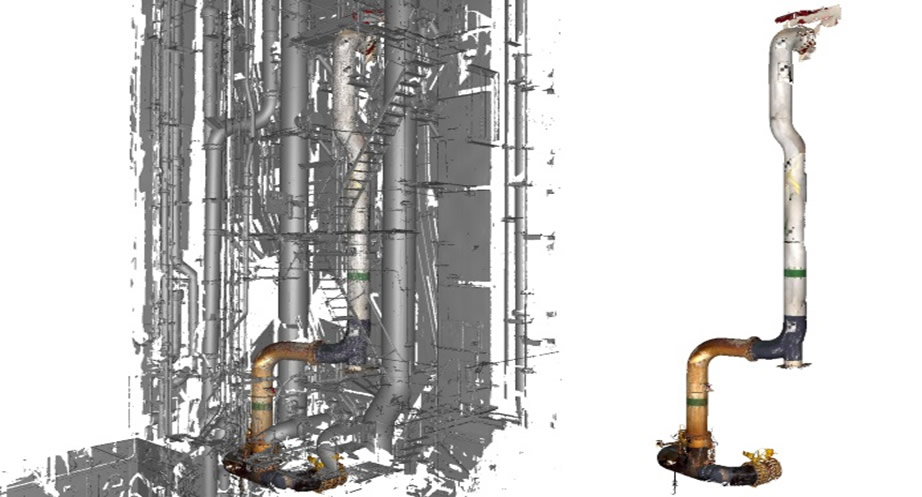

El escaneo Artec Leo (color) registrado contra el escaneo Ray (gris

Con el escaneo de la tubería de 15 metros procesada, el siguiente paso fue traducir los datos del escaneo 3D en un preciso dibujo isométrico 2D para fabricar un reemplazo.

Esto se logró usando la función Pipe Wizard en el Geomagic Design X, y se hicieron algunas modificaciones al diseño original para facilitar la instalación y se incorporaron al dibujo 2D.

El proyecto de escaneo se completó en dos días con un equipo de cuatro personas a bordo durante el cual el FPSO siguió operando de manera continua.

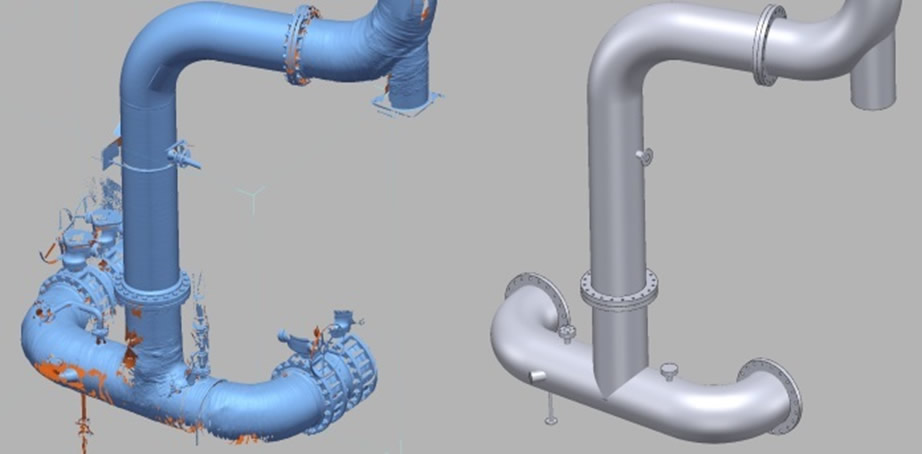

Los datos del escaneo 3D de Artec Leo se convirtieron en un modelo 3D en Geomagic Design X.

“La combinación del Artec Leo de mano y la unidad autónoma Artec Ray marcó una gran diferencia. De esta manera logramos capturar todos los detalles necesarios”, dice Ng.

“A partir de la planificación y ejecución detalladas, creo que logramos obtener resultados fantásticos del escaneo y el modelado", agrega Lee.
